ПвПВ2г, АПвПВ2г
ПвПВ2г, АПвПВ2 г на 6, 10, 20, 35 кВ по ТУ 300528652.015-2009  |

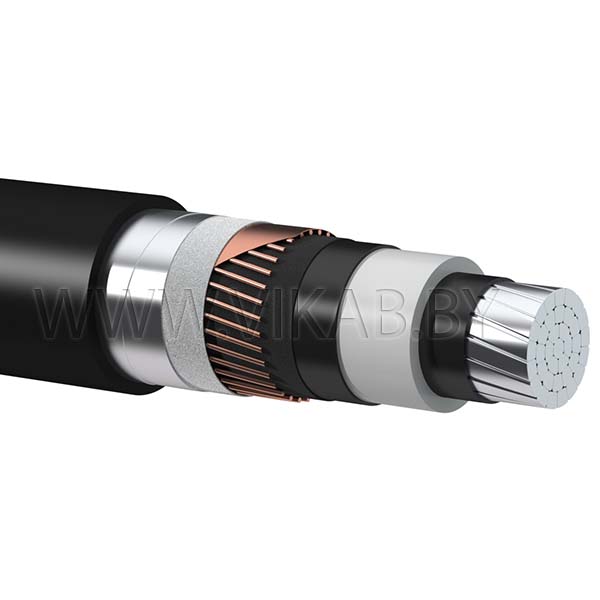

Конструкция
КОНСТРУКЦИЯ
- ТОКОПРОВОДЯЩАЯ ЖИЛА: медная или алюминиевая, многопроволочная, уплотненная, круглой формы, соответствующая классу 2 по ГОСТ 22483-77.
- ЭКРАН ПО ЖИЛЕ: из экструдированной электропроводящей пероксидносшитой полиэтиленовой композиции толщиной 0,6±0,3 мм.
- ИЗОЛЯЦИЯ: из пероксидносшитого полиэтилена. Толщина изоляции приведена в Приложении.
- ЭКРАН ПО ИЗОЛЯЦИИ: из экструдированной электропроводящей пероксидносшитой полиэтиленовой композиции толщиной 0,6±0,3 мм.
- КОМБИНИРОВАННЫЙ ЭКРАН:
СЛОЙ, наложенный обмоткой, из электропроводящей водоблокирующей ленты.
ПОВИВ из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм и шириной не менее 8 мм.
- РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ: из электропроводящей водоблокирующей ленты или электропроводящей полимерной композиции, толщиной не менее 0,3 мм.
- ОБОЛОЧКА: из полиэтилена, поверх которой накладывается оболочка из поливинилхлоридного пластиката, толщиной не менее 2 мм. Толщина полиэтиленовой оболочки приведена в Приложении.
Применение
Кабели силовые с изоляцией из сшитого полиэтилена предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6, 10, 20 и 35 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью. Кабели эксплуатируются при прокладке в земле независимо от степени коррозионной активности грунтов и на трассах без ограничения разности уровней. Допускается прокладка кабелей на воздухе, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, а также в воде (в несудоходных водоемах) при соблюдении мер, исключающих механические повреждения кабеля.
Технические характеристики
|
Число и номинальное сечение жил (сечение экрана), мм² |
Наружный диаметр кабеля, мм |
Масса 1 км кабеля, кг | ||||||||||
|
6 кВ
|
10 кВ
|
20 кВ
|
35 кВ
|
6 кВ |
10 кВ |
20 кВ |
35 кВ | |||||
|
АПвПВ2 г |
ПвПВ2 г |
АПвПВ2 г |
ПвПВ2 г |
АПвПВ2 г |
ПвПВ2 г |
АПвПВ2 г |
ПвПВ2 г | |||||
|
1х35 (16) |
26.2 |
- |
- |
- |
770.3 |
989.3 |
- |
- |
- |
- |
- |
- |
|
1х50 (16) |
27.6 |
29.3 |
33.5 |
39.5 |
854.1 |
1167.1 |
908.6 |
1217.6 |
1105.0 |
1415.0 |
1431.9 |
1740.9 |
|
1х70 (16) |
29.1 |
30.8 |
35.0 |
41.0 |
954.8 |
1393.8 |
1011.3 |
1444.3 |
1217.7 |
1650.7 |
1557.6 |
1990.6 |
|
1х95 (16) |
30.7 |
32.4 |
36.6 |
42.6 |
1072.4 |
1667.4 |
1131.0 |
1719.0 |
1347.4 |
1935.4 |
1701.2 |
2289.2 |
|
1х120 (16) |
32.0 |
34.2 |
38.4 |
44.4 |
1183.3 |
1935.3 |
1251.4 |
1993.4 |
1475.8 |
2218.8 |
1842.7 |
2584.7 |
|
1х150 (25) |
34.3 |
35.8 |
40.0 |
46.0 |
1429.3 |
2368.3 |
1462.1 |
2390.1 |
1696.5 |
2624.5 |
2075.3 |
3004.3 |
|
1х185 (25) |
36.0 |
37.6 |
41.8 |
47.8 |
1578.9 |
2737.9 |
1611.5 |
2756.5 |
1855.9 |
3000.9 |
2248.8 |
3393.8 |
|
1х240 (25) |
38.5 |
39.8 |
44.0 |
50.0 |
1810.7 |
3313.7 |
1831.6 |
3317.6 |
2089.0 |
3575.0 |
2501.9 |
3987.9 |
|
1х300 (25) |
41.0 |
42.3 |
46.5 |
52.5 |
2066.6 |
3945.6 |
2069.5 |
3926.5 |
2340.9 |
4197.9 |
2771.8 |
4628.8 |
|
1х400 (35) |
44.6 |
45.9 |
50.1 |
56.1 |
2553.5 |
5059.5 |
2537.4 |
5013.4 |
2827.8 |
5303.8 |
3286.7 |
5762.7 |
|
1х500 (35) |
47.7 |
48.7 |
52.9 |
58.9 |
2945.9 |
6077.9 |
2898.0 |
5993.0 |
3204.4 |
6299.4 |
3687.3 |
6782.3 |
|
1х630 (35) |
51.4 |
52.3 |
56.5 |
62.5 |
3440.7 |
7386.7 |
3384.9 |
7284.9 |
3714.3 |
7614.3 |
4229.2 |
8128.2 |
|
1х800 (35) |
55.1 |
56.5 |
60.7 |
66.7 |
4031.5 |
9042.5 |
3975.3 |
8927.3 |
4326.7 |
9278.7 |
4874.6 |
9826.6 |
