ПвП2г, АПвП2г, ПвПу2г, АПвПу2г
ПвП2г, АПвП2г, ПвПу2г, АПвПу2 г на 6 кВ по ТУ 16.К71-359-2005 и на 10, 20, 35 кВ по ТУ 16.К71-335-2004(при продольной герметизации токопроводящих жил водоблокирующими нитями в обозначение марки кабеля добавляют индекс «ж»)N(A)2XS(FL)2Y (DIN VDE 0276-620, HD 620 S1)    |

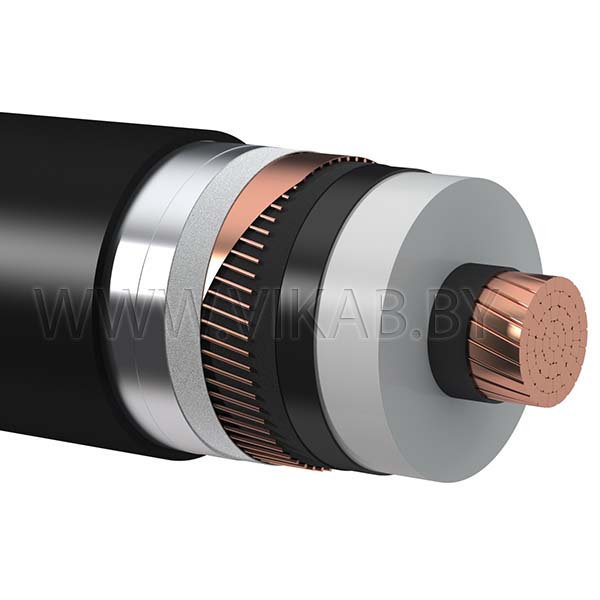

Конструкция
ТОКОПРОВОДЯЩАЯ ЖИЛА: медная или алюминиевая, многопроволочная, уплотненная, круглой формы, соответствующая классу 2 по ГОСТ 22483-77.
ЭКРАН ПО ЖИЛЕ: из экструдированной электропроводящей пероксидносшитой полиэтиленовой композиции толщиной 0,6±0,3 мм.
ИЗОЛЯЦИЯ: из пероксидносшитого полиэтилена. Толщина изоляции приведена в Приложении.
ЭКРАН ПО ИЗОЛЯЦИИ: из экструдированной электропроводящей пероксидносшитой полиэтиленовой композиции толщиной 0,6±0,3 мм.
КОМБИНИРОВАННЫЙ ЭКРАН:
СЛОЙ, наложенный обмоткой, из электропроводящей водоблокирующей ленты.
ПОВИВ из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм и шириной не менее 8 мм.
РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ: из электропроводящей ленты или электропроводящей полимерной композиции, поверх которой наложена с перекрытием ламинированная алюмополимерная лента с толщиной слоя алюминия не менее 0,1 мм.
ОБОЛОЧКА: из полиэтилена (ПвП2г, АПвП2г). Из усиленного полиэтилена (ПвПу2г, ПвПу2г). Толщина оболочки приведена в Приложении.
Применение
Технические характеристики
|
Число и номинальное сечение жил (сечение экрана), мм² |
Наружный диаметр кабеля, мм |
Масса 1 км кабеля, кг | ||||||||||
|
6 кВ
|
10 кВ
|
20 кВ
|
35 кВ
|
6 кВ |
10 кВ |
20 кВ |
35 кВ | |||||
|
АПвП2 г |
ПвП2 г |
АПвП2 г |
ПвП2 г |
АПвП2 г |
ПвП2 г |
АПвП2 г |
ПвП2 г | |||||
|
1х35 (16) |
22.2 |
- |
- |
- |
549 |
768 |
- |
- |
- |
- |
- |
- |
|
1х50 (16) |
23.6 |
25.3 |
29.5 |
35.5 |
620 |
933 |
659 |
968 |
817 |
1127 |
1089 |
1398 |
|
1х70 (16) |
25.1 |
26.8 |
31.0 |
37.0 |
707 |
1146 |
748 |
1181 |
916 |
1349 |
1201 |
1634 |
|
1х95 (16) |
26.7 |
28.4 |
32.6 |
38.6 |
810 |
1405 |
853 |
1441 |
1031 |
1619 |
1330 |
1918 |
|
1х120 (16) |
28.0 |
30.2 |
34.4 |
40.4 |
909 |
1661 |
957 |
1699 |
1143 |
1886 |
1455 |
2197 |
|
1х150 (25) |
30.3 |
31.8 |
36.0 |
42.0 |
1134 |
2073 |
1153 |
2081 |
1349 |
2277 |
1673 |
2602 |
|
1х185 (25) |
32.0 |
33.6 |
37.8 |
43.8 |
1268 |
2427 |
1286 |
2431 |
1492 |
2637 |
1830 |
2975 |
|
1х240 (25) |
34.5 |
35.8 |
40.0 |
46.0 |
1477 |
2980 |
1486 |
2972 |
1705 |
3191 |
2063 |
3549 |
|
1х300 (25) |
37.0 |
38.3 |
42.5 |
48.5 |
1710 |
3589 |
1701 |
3558 |
1934 |
3791 |
2310 |
4167 |
|
1х400 (35) |
40.6 |
41.9 |
46.1 |
52.1 |
2164 |
4670 |
2136 |
4612 |
2388 |
4864 |
2792 |
5268 |
|
1х500 (35) |
43.7 |
44.7 |
48.9 |
54.9 |
2528 |
5660 |
2471 |
5566 |
2739 |
5834 |
3167 |
6262 |
|
1х630 (35) |
47.4 |
48.3 |
52.5 |
58.5 |
2989 |
6935 |
2925 |
6825 |
3216 |
7116 |
3676 |
7575 |
|
1х800 (35) |
51.1 |
52.5 |
56.7 |
62.7 |
3546 |
8557 |
3477 |
8429 |
3790 |
8742 |
4283 |
9235 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Число и номинальное сечение жил (сечение экрана), мм² |
Наружный диаметр кабеля, мм |
Масса 1 км кабеля, кг | ||||||||||
|
6 кВ
|
10 кВ
|
20 кВ
|
35 кВ
|
6 кВ |
10 кВ |
20 кВ |
35 кВ | |||||
|
АПвПу2 г |
ПвПу2 г |
АПвПу2 г |
ПвПу2 г |
АПвПу2 г |
ПвПу2 г |
АПвПу2 г |
ПвПу2 г | |||||
|
1х35 (16) |
23.2 |
- |
- |
- |
591 |
811 |
- |
- |
- |
- |
- |
- |
|
1х50 (16) |
24.6 |
26.3 |
30.5 |
36.5 |
664 |
977 |
697 |
1007 |
862 |
1172 |
1143 |
1452 |
|
1х70 (16) |
26.1 |
27.8 |
32.0 |
38.0 |
754 |
1193 |
789 |
1222 |
963 |
1397 |
1257 |
1690 |
|
1х95 (16) |
27.7 |
29.4 |
33.6 |
39.6 |
861 |
1456 |
896 |
1485 |
1081 |
1669 |
1389 |
1977 |
|
1х120 (16) |
29.0 |
31.2 |
35.4 |
41.4 |
962 |
1714 |
1003 |
1746 |
1196 |
1939 |
1516 |
2259 |
|
1х150 (25) |
31.3 |
32.8 |
37.0 |
43.0 |
1191 |
2131 |
1201 |
2130 |
1404 |
2332 |
1737 |
2666 |
|
1х185 (25) |
33.0 |
34.6 |
38.8 |
44.8 |
1328 |
2487 |
1337 |
2482 |
1549 |
2694 |
1896 |
3042 |
|
1х240 (25) |
35.5 |
36.8 |
41.0 |
47.0 |
1542 |
3045 |
1541 |
3026 |
1766 |
3252 |
2133 |
3618 |
|
1х300 (25) |
38.0 |
39.3 |
43.5 |
49.5 |
1780 |
3659 |
1759 |
3616 |
1998 |
3855 |
2384 |
4241 |
|
1х400 (35) |
41.6 |
42.9 |
47.1 |
53.1 |
2241 |
4746 |
2200 |
4676 |
2458 |
4934 |
2871 |
5347 |
|
1х500 (35) |
44.7 |
45.7 |
49.9 |
55.9 |
2611 |
5743 |
2539 |
5634 |
2813 |
5908 |
3250 |
6345 |
|
1х630 (35) |
48.0 |
49.3 |
53.5 |
59.5 |
3049 |
6996 |
2999 |
6898 |
3296 |
7195 |
3764 |
7664 |
|
1х800 (35) |
51.7 |
53.5 |
57.7 |
63.7 |
3611 |
8622 |
3556 |
8508 |
3876 |
8828 |
4378 |
9330 |
