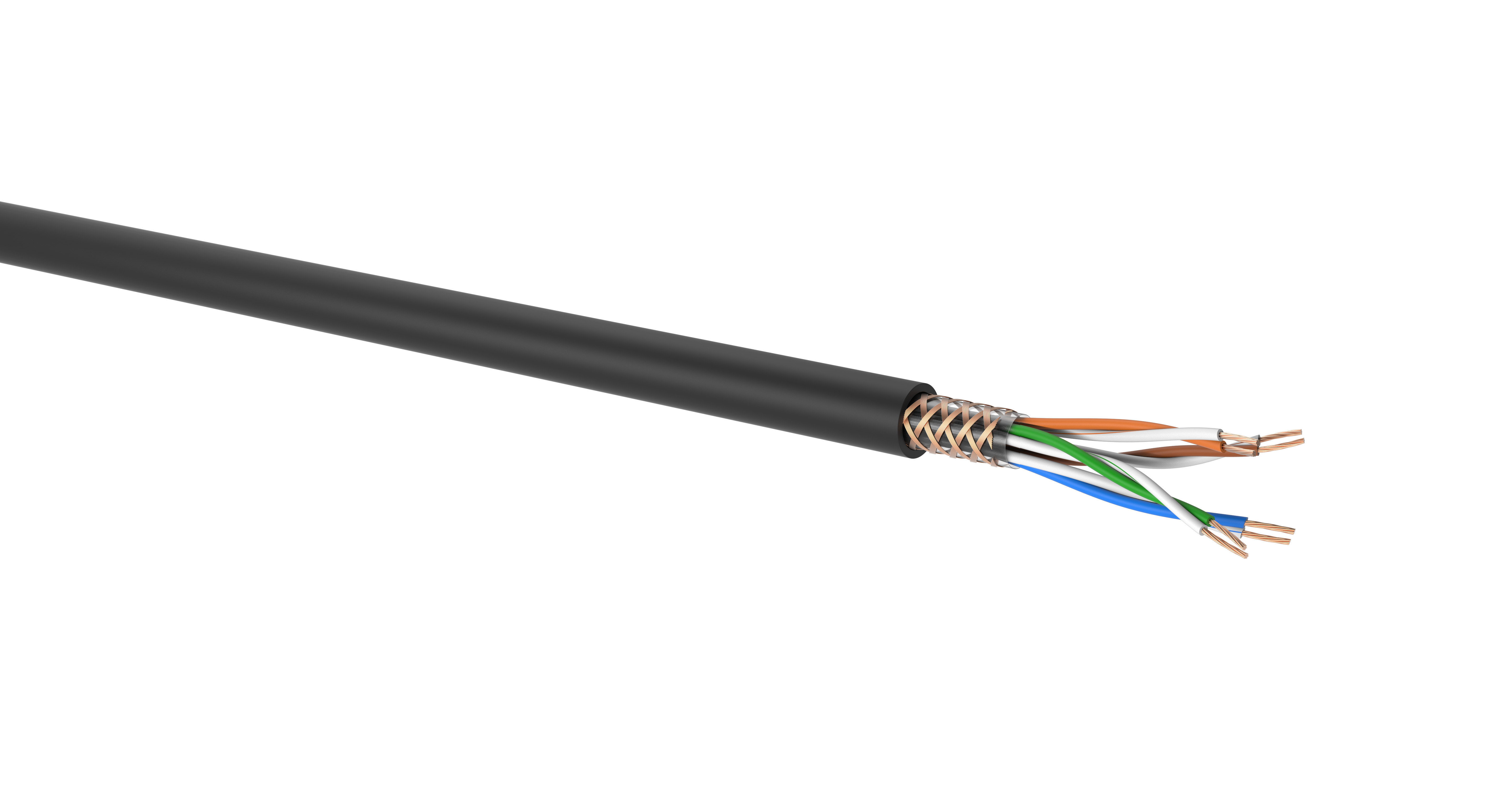

Кабель VICAB-КВ, КВнг, КВнг-LS, КВнг-FRLS, КПвнг-LS, КПвнг-FRLS, КПнг-HF, КПнг-FRHF, КПвнг-HF, КПвнг-FRHF, КРнг-FRLS, КРнг-FRHF, КТнг, КТнг-FR, КТнг-LS, КТнг-HF, КТнг-FRLS, КТнг-FRHF.
ТУ BY 300528652.039-2014
Конструкция
1. Токопроводящая жила — из медных проволок, луженных оловом или оловянно-свинцовым припоем не ниже ПОС-61, и соответствует требованиям ГОСТ 22483 не ниже 3 класса. Допускается изготовление токопроводящих жил из медной не луженной проволоки.
2. Токопроводящие жилы и жилы с обмоткой из слюдосодержащих лент изолированы:
- поливинилхлоридным пластикатом - для кабелей основных марок VICAB-КВ, VICAB-КВнг;
- поливинилхлоридным пластикатом пониженной пожароопасности - для кабелей основных марок VICAB-КВнг-LS, VICAB-КВнг-FRLS;
- сшитым полиэтиленом – для кабелей основных марок VICAB-КПвнг-LS, VICAB-КПвнг-FRLS, VICAB-КПвнг-HF, VICAB-КПвнг-FRHF;
- полимерной композицией не содержащей галогенов - для кабелей основных марок VICAB-КПнг-HF, VICAB-КПнг-FRHF;
- огнестойкой силиконовой резиновой смесью - для кабелей основных марок VICAB-КРнг-FRLS, VICAB-КРнг-FRHF;
- термопластичным эластомером, не распространяющим горение - для кабелей основных марок VICAB-КТнг, VICAB-КТнг-FR, VICAB-КТнг-LS, VICAB-КТнг-HF, VICAB-КТнг-FRLS, VICAB-КТнг-FRHF.Элемент конструкции | Номинальное сечение токопроводящих жил, мм2 | Число жил, пар (х2х), троек (х3х), четверок (х4х) |
Кабель | 0,35 - 4,0 | 2 - 61 |
Пара (х2х) | 0,35 - 2,5 | 1х2 - 44х2 |
Тройка (х3х) | 1х3 - 24х3 | |
Четверка (х4х) | 1х4 - 14х4 |
Допускается изготовление кабелей с числом жил, пар, троек, четверок и номинальным сечением токопроводящих жил, не указанных выше.
4. В кабелях с экранированными парами, тройками, четверками поверх скрученных жил наложен экран в виде оплетки из медных луженных проволок диаметром не более 0,2 мм. Коэффициент поверхностной плотности оплетки должен быть не менее 65%. В этом случае в основной марке кабеля, число жил и сечение жилы берутся в круглые скобки, после которых добавляется индекс «э», например, VICAB-КВ 2х(2х1,0)э.
В кабелях с экранированными парами, тройками, четверками поверх скрученных жил допускается наложение экрана в виде обмотки или продольно из фольгированной пленки (металлической поверхностью вовнутрь) с толщиной алюминиевого слоя не менее 20 мкм. Под экраном прокладывается медная луженная однопроволочная или многопроволочная жила номинальным сечением не менее 0,12 мм2. В этом случае в основной марке кабеля, число жил и сечение жилы берутся в круглые скобки, после которых добавляется индекс «эа», например, VICAB-КВ 2х(2х1,0)эа.
Под экраном допускается обмотка или продольное наложение полиэтилентерефталатной пленки.
В кабелях с экранированными парами, тройками, четверками поверх экрана накладывается обмоткой с перекрытием полиэтилентерефталатная пленка.
5. Экранированные и неэкранированные пары, тройки, четверки кабелей скручены в сердечник кабеля, согласно пункта 3. Поверх скрученного сердечника кабеля накладывается обмотка с перекрытием из лент полиэтилентерефталатной пленки/водоблокирущей нетканой ленты. В последнем случае в основную марку кабеля добавляется индекс «в», например, VICAB-КВ 10х2х1,5 в. Допускается поверх водоблокирующей нетканой ленты наложение обмоткой полиэтилентерефталатной пленки.
6. В кабелях с общим экраном поверх обмотанного сердечника накладывается экран в виде оплетки из медных проволок диаметром не более 0,3 мм. Коэффициент поверхностной плотности оплетки должен быть не менее 65%. Допускается наложение экрана в виде оплетки из медных луженых проволок. В этом случае в основную марку после сечения жилы добавляется индекс «л», например, VICAB-КВК 4х2х1,0 л. Поверх экрана допускается наложение полиэтилентерефталатной пленки.
7. Поверх обмотки или поверх экрана сердечника накладывается разделительный слой для небронированных кабелей – толщиной не менее 0,3 мм из материала, аналогичного материалу оболочки или из мелонаполненной невулканизированной резины. Для придания кабелю круглой формы разделительный слой накладывается с одновременным заполнением наружных промежутков между жилами.
8. В небронированных кабелях наружные промежутки между жилами могут быть заполнены одновременно с наложением оболочки. Разделительный слой в этом случае не накладывается.
9. Поверх обмотанного сердечника, или поверх общего экрана кабелей накладывается оболочка из:
- поливинилхлоридного пластиката - для кабелей основных марок VICAB-КВ;
- поливинилхлоридного пластиката пониженной горючести - для кабелей основных марок VICAB-КВнг;
- поливинилхлоридного пластиката пониженной пожароопасности - для кабелей основных марок VICAB-КВнг-LS, VICAB-КВнг-FRLS, VICAB-КПвнг-LS, VICAB-КПвнг-FRLS, VICAB-КТнг-LS, VICAB-КРнг-FRLS, VICAB-КТнг-FRLS;
- полимерной композиции, не содержащей галогенов - для кабелей основных марок VICAB-КПнг-HF, VICAB-КПнг-FRHF, VICAB-КПвнг-HF, VICAB-КПвнг-FRHF, VICAB-КРнг-FRHF, VICAB-КТнг-FRHF, VICAB-КТнг-HF;
- термопластичных эластомеров, не распространяющих горение - для кабелей основных марок VICAB-КТнг, VICAB-КТнг-FR.Применение
Предназначены для формирования цифровых информационных шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу RS-485, RS-482, RS-422, в системах Foundation Fieldbus, PROFIBUS, HART, Enternet и других, требующих использования «витой пары» в качестве канала приема/передачи данных.
Рабочее номинальное переменное напряжение - до 500В включительно, частотой до 400Гц или постоянное напряжение до - 750В включительно.
Кабели основных марок VICAB-КВ не распространяют горение при одиночной прокладке.
Кабели основных марок VICAB-КВнг, VICAB-КТнг, VICAB-КВнг-LS, VICAB-КВнг-FRLS, VICAB-КПвнг-LS, VICAB-КПвнг-FRLS, VICAB-КПнг-HF, VICAB-КПнг-FRHF, VICAB-КПвнг-HF, VICAB-КПвнг-FRHF, VICAB-КТнг-LS, VICAB-КТнг-HF, VICAB-КРнг-FRLS, VICAB-КРнг-FRHF, VICAB-КТнг-FRLS, VICAB-КТнг-FRHF, VICAB-КТнг-FR не распространяют горение при групповой прокладке.
Кабели могут прокладываться внутри и снаружи помещений при условии защиты от прямого воздействия солнечной радиации, на полках, в лотках, коробах, каналах, туннелях, земле (траншеях), в местах подверженных воздействию блуждающих токов.Технические характеристики
Виды климатического исполнения кабелей: УХЛ и Т (кабели в тропическом исполнении) категорий размещения 2 — 5 по ГОСТ 15150.
Рабочая температура окружающей среды: от -50оС до +70оС.
Относительная влажность воздуха при температуре +35оС: 98%.
Номинальная толщина изоляции:
Номинальное сечение токопроводящих жил, мм2 | Номинальная толщина изоляции, мм | |
для огнестойких кабелей | для остальных типов кабелей | |
0,35 – 1,0 | 0,6 | 0,5 |
1,2 – 4,0 | 0,7 | 0,6 |
· Электрическое сопротивление изоляции жил при температуре 20оС :
· для кабелей с изоляцией из поливинилхлоридного пластиката – не менее 10 Мом*км;
· для кабелей с изоляцией из композиции, не содержащей галогенов – не менее 50 Мом*км;
· для кабелей с изоляцией из сшитого полиэтилена – не менее 500 Мом*км.
Кабели должны выдерживать испытание переменным напряжением 2000 В частотой 50 Гц в течение 1 мин
Кабели устойчивы к монтажным изгибам. При монтажных изгибах осевое кручение не допускается.
Радиус изгиба небронированных кабелей при монтаже составляет не менее 3-х диаметров кабеля.
Монтаж кабелей может производиться при температуре не ниже минус 150С.
Строительная длина кабелей:
- для кабелей в общем экране – не менее 300 м;
- для огнестойких кабелей в общем экране – не менее 150 м;
- для кабелей с экранированными парами (в том числе огнестойкие) - не менее 100 м;
Срок службы кабелей – не менее 25 лет при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации.Марка кабеля | Число пар х кол-во жил х сечение, мм2 | Наружный диаметр кабеля, мм | Масса 1 км кабеля, кг |
| VICAB-КВ 2-х парный (общий экран) | 2x2x0,35 | 9,4 | 116,6 |
| 2x2x0,5 | 9,8 | 128,3 | |
| 2x2x0,75 | 10,4 | 148,9 | |
| 2x2x1 | 10,9 | 152,3 | |
| 2x2x1,2 | 11,8 | 192,6 | |
| 2x2x1,5 | 12,3 | 211,1 | |
| 2x2x2,5 | 13,5 | 271,5 | |
| VICAB-КВ 3-х парный (общий экран) | 3x2x0,35 | 10,5 | 146,7 |
| 3x2x0,5 | 11,0 | 164,5 | |
| 3x2x0,75 | 11,8 | 192,9 | |
| 3x2x1 | 12,3 | 214,0 | |
| 3x2x1,2 | 13,5 | 255,3 | |
| 3x2x1,5 | 14,0 | 280,0 | |
| 3x2x2,5 | 15,6 | 367,3 | |
| VICAB-КВ 4-х парный (общий экран) | 4x2x0,35 | 11,5 | 172,2 |
| 4x2x0,5 | 12,1 | 195,3 | |
| 4x2x0,75 | 12,9 | 229,7 | |
| 4x2x1 | 13,5 | 258,7 | |
| 4x2x1,2 | 14,9 | 309,4 | |
| 4x2x1,5 | 15,5 | 342,4 | |
| 4x2x2,5 | 17,3 | 453,2 | |
| VICAB-КВ 5-ти парный (общий экран) | 5x2x0,35 | 12,3 | 195,9 |
| 5x2x0,5 | 13,0 | 223,2 | |
| 5x2x0,75 | 13,9 | 267,1 | |
| 5x2x1 | 14,6 | 300,7 | |
| 5x2x1,2 | 16,1 | 360,7 | |
| 5x2x1,5 | 16,8 | 400,5 | |
| 5x2x2,5 | 19,2 | 555,0 |
Марка кабеля | Число пар х кол-во жил х сечение, мм2 | Наружный диаметр кабеля, мм | Масса 1 км кабеля, кг |
| VICAB-КВнг 2-х парный (общий экран) | 2x2x0,35 | 9,4 | 125,8 |
| 2x2x0,5 | 9,8 | 138,1 | |
| 2x2x0,75 | 10,4 | 159,4 | |
| 2x2x1 | 10,9 | 161,6 | |
| 2x2x1,2 | 11,8 | 204,8 | |
| 2x2x1,5 | 12,3 | 223,9 | |
| 2x2x2,5 | 13,5 | 285,8 | |
| VICAB-КВнг 3-х парный (общий экран) | 3x2x0,35 | 10,5 | 153,8 |
| 3x2x0,5 | 11,0 | 172,0 | |
| 3x2x0,75 | 11,8 | 201,0 | |
| 3x2x1 | 12,3 | 222,5 | |
| 3x2x1,2 | 13,5 | 264,8 | |
| 3x2x1,5 | 14,0 | 290,0 | |
| 3x2x2,5 | 15,6 | 378,6 | |
| VICAB-КВнг 4-х парный (общий экран) | 4x2x0,35 | 11,5 | 180,0 |
| 4x2x0,5 | 12,1 | 203,7 | |
| 4x2x0,75 | 12,9 | 238,8 | |
| 4x2x1 | 13,5 | 268,3 | |
| 4x2x1,2 | 14,9 | 353,6 | |
| 4x2x1,5 | 15,5 | 465,9 | |
| 4x2x2,5 | 17,3 | 453,2 | |
| VICAB-КВнг 5-ти парный (общий экран) | 5x2x0,35 | 12,3 | 204,4 |
| 5x2x0,5 | 13,0 | 232,2 | |
| 5x2x0,75 | 13,9 | 277,0 | |
| 5x2x1 | 14,6 | 311,1 | |
| 5x2x1,2 | 16,1 | 372,4 | |
| 5x2x1,5 | 16,8 | 412,8 | |
| 5x2x2,5 | 19,2 | 570,5 |
