АПвВГ-П, ПвВГ-П

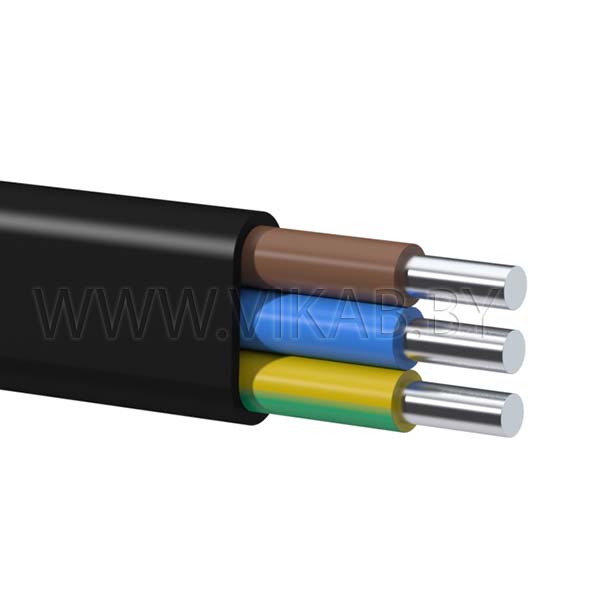

Конструкция

1. Токопроводящая жила — алюминиевая или медная, однопроволочная или многопроволочная, круглой формы, 1-2 класса по ГОСТ 22483.

2. Изоляция — из силонольносшитого полиэтилена. Изолированные жилы кабелей имеют отличительную расцветку и уложены в одной плоскости. Толщина изоляции представлена в Приложении.

3. Оболочка — из ПВХ пластиката. Толщина оболочки представлена в Приложении.

Применение

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660, 1000 В частоты 50 Гц. Для прокладки одиночных кабельных линий в кабельных сооружениях, помещениях при отсутствии опасности механических повреждений.

Допускается групповая прокладка кабелей в кабельных сооружениях при условии применения дополнительных мер по огнезащите.

Технические характеристики

Вид климатического исполнения УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69

Диапазон температур эксплуатации: от -50^оС до +50^оС.

Относительная влажность воздуха при температуре до 35^оС: до 98%.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.

Минимальный радиус изгиба: 7,5 наружных диаметров.

Номинальная частота: 50 Гц.

Испытательное переменное напряжение частотой 50 Гц (в течение 10 мин.)

• на напряжение 0,66 кВ — 3 кВ;
• на напряжение 1кВ — 3,5 кВ.

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.

Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з: +400^оС.

Строительная длина кабелей: не менее 450 м.

Гарантийный срок эксплуатации: 5 лет.

Срок службы: 30 лет.
