АС
АС по ГОСТ 839-80ACSR (DIN 48204, BS 215/2, GOST 839, ASTM B-232, IEC 61089)** |
Конструкция

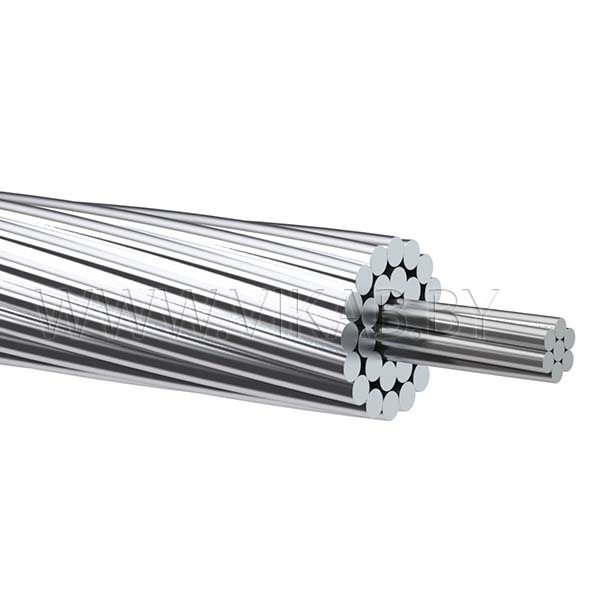

Провода состоят из стального сердечника и алюминиевых проволок, скрученных правильной скруткой с направлением скрутки соседних повивов в противоположные стороны, причем наружный повив имеет правое направление скрутки.
Применение
Провода предназначены для передачи электрической энергии в воздушных электрических сетях, в атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/м2 сут. (15 мг/ м3) на суше всех макроклиматических районов по ГОСТ 15150 исполнения УХЛ, кроме ТВ и ТС.
Технические характеристики
Длительно допустимая температура проводов при эксплуатации, не более +90оС.
Срок службы проводов, не менее 45 лет.
Номин. сечение, мм2 | Алюминиевая часть провода | Стальной сердечник | Число повивов | Строит. длина проводов, м, не более | |||
Кол-во про- волок | Номин. диаметр проволок, мм | Число про- волок | Номин. диаметр проволок, мм | Алюмин. проволок | Стальных проволок | ||
10/1.8 | 6 | 1.50 | 1 | 1.50 | 1 | - | 3000 |
16/2.7 | 6 | 1.85 | 1 | 1.85 | 1 | - | 3000 |
25/4.2 | 6 | 2.30 | 1 | 2.30 | 1 | - | 3000 |
35/6.2 | 6 | 2.80 | 1 | 2.80 | 1 | - | 3000 |
40/6.7 | 6 | 2.91 | 1 | 2.91 | 1 | - | 3000 |
50/8 | 6 | 3.20 | 1 | 3.20 | 1 | - | 3000 |
63/10.5 | 6 | 3.66 | 1 | 3.66 | 1 | - | 2000 |
70/11 | 6 | 3.80 | 1 | 3.80 | 1 | - | 2000 |
70/72 | 18 | 2.20 | 19 | 2.20 | 1 | 2 | 2000 |
95/16 | 6 | 4.50 | 1 | 4.50 | 1 | - | 1500 |
100/16.7 | 6 | 4.61 | 1 | 4.61 | 1 | - | 1500 |
120/19 | 26 | 2.40 | 7 | 1.85 | 2 | 1 | 2000 |
120/27 | 30 | 2.20 | 7 | 2.20 | 2 | 1 | 2000 |
125/6.9 | 18 | 2.97 | 1 | 2.97 | 2 | - | 2000 |
125/20.4 | 26 | 2.47 | 7 | 1.92 | 2 | 1 | 2000 |
150/19 | 24 | 2.80 | 7 | 1.85 | 2 | 1 | 2000 |
150/24 | 26 | 2.70 | 7 | 2.10 | 2 | 1 | 2000 |
150/34 | 30 | 2.50 | 7 | 2.50 | 2 | 1 | 2000 |
160/8.9 | 18 | 3.36 | 1 | 3.36 | 2 | - | 2000 |
160/26.1 | 26 | 2.80 | 7 | 2.18 | 2 | 1 | 2000 |
185/24 | 24 | 3.15 | 7 | 2.10 | 2 | 1 | 2000 |
185/29 | 26 | 2.98 | 7 | 2.30 | 2 | 1 | 2000 |
185/43 | 30 | 2.80 | 7 | 2.80 | 2 | 1 | 2000 |
200/11.1 | 18 | 3.76 | 1 | 3.76 | 2 | - | 2000 |
200/32.6 | 26 | 3.13 | 7 | 2.43 | 2 | 1 | 2000 |
205/27 | 24 | 3.30 | 7 | 2.20 | 2 | 1 | 2000 |
240/32 | 24 | 3.60 | 7 | 2.40 | 2 | 1 | 2000 |
240/39 | 26 | 3.40 | 7 | 2.65 | 2 | 1 | 2000 |
240/56 | 30 | 3.20 | 7 | 3.20 | 2 | 1 | 2000 |
300/39 | 24 | 4.00 | 7 | 2.65 | 2 | 1 | 2000 |
300/48 | 26 | 3.80 | 7 | 2.95 | 2 | 1 | 2000 |
300/66 | 30 | 3.50 | 19 | 2.10 | 2 | 2 | 2000 |
300/67 | 30 | 3.50 | 7 | 3.50 | 2 | 1 | 2000 |
315/21.8 | 45 | 2.99 | 7 | 1.99 | 3 | 1 | 2000 |
315/51.3 | 26 | 3.93 | 7 | 3.05 | 2 | 1 | 2000 |
330/30 | 48 | 2.98 | 7 | 2.30 | 3 | 1 | 2000 |
330/43 | 54 | 2.80 | 7 | 2.80 | 3 | 1 | 2000 |
400/18 | 42 | 3.40 | 7 | 1.85 | 3 | 1 | 1500 |
400/27.7 | 45 | 3.36 | 7 | 2.24 | 3 | 1 | 1500 |
400/51 | 54 | 3.05 | 7 | 3.05 | 3 | 1 | 1500 |
400/51.9 | 54 | 3.07 | 7 | 3.07 | 3 | 1 | 1500 |
400/64 | 26 | 4.37 | 7 | 3.40 | 2 | 1 | 1500 |
400/93 | 30 | 4.15 | 19 | 2.50 | 2 | 2 | 1500 |
450/31.1 | 45 | 3.57 | 7 | 2.38 | 3 | 1 | 1500 |
450/56 | 54 | 3.20 | 7 | 3.20 | 3 | 1 | 1500 |
450/58.3 | 54 | 3.26 | 7 | 3.26 | 3 | 1 | 1500 |
500/26 | 42 | 3.90 | 7 | 2.20 | 3 | 1 | 1500 |
500/34.6 | 45 | 3.76 | 7 | 2.51 | 3 | 1 | 1500 |
500/64 | 54 | 3.40 | 7 | 3.40 | 3 | 1 | 1500 |
500/64.8 | 54 | 3.43 | 7 | 3.43 | 3 | 1 | 1500 |
Номинальное сечение, мм2 | Диаметр, мм | Эл. сопр. постоянному току 1 км провода при +20°С, Oм, не более | Разрывное усилие провода, Н, не менее | Масса 1 км провода, кг | |
провода | стального сердечника | ||||
10/1.8 | 4.50 | - | 2.7064 | 4089 | 43 |
16/2.7 | 5.55 | - | 1.7818 | 6220 | 65 |
25/4.2 | 6.90 | - | 1.1521 | 9296 | 100 |
35/6.2 | 8.40 | - | 0.7774 | 13524 | 148 |
40/6.7 | 8.73 | - | 0.7172 | 14400 | 161 |
50/8 | 9.60 | - | 0.5951 | 17112 | 195 |
63/10.5 | 10.98 | - | 0.4553 | 21630 | 255 |
70/11 | 11.40 | - | 0.4218 | 24130 | 276 |
70/72 | 15.40 | 11.00 | 0.4194 | 96826 | 755 |
95/16 | 13.50 | - | 0.3007 | 33369 | 385 |
100/16.7 | 13.83 | - | 0.2868 | 34333 | 404 |
120/19 | 15.15 | 5.55 | 0.2440 | 41521 | 471 |
120/27 | 15.40 | 6.60 | 0.2531 | 49465 | 528 |
125/6.9 | 14.85 | - | 0.2304 | 29167 | 397 |
125/20.4 | 15.64 | 5.76 | 0.2308 | 45694 | 503 |
150/19 | 16.75 | 5.55 | 0.2046 | 46307 | 554 |
150/24 | 17.10 | 6.30 | 0.2039 | 52279 | 599 |
150/34 | 17.50 | 7.50 | 0.2061 | 62643 | 675 |
160/8.9 | 16.80 | - | 0.1800 | 36178 | 508 |
160/26.1 | 17.74 | 6.54 | 0.1803 | 57689 | 646 |
185/24 | 18.90 | 6.30 | 0.1540 | 58075 | 705 |
185/29 | 18.82 | 6.90 | 0.1591 | 62055 | 728 |
185/43 | 19.60 | 8.40 | 0.1559 | 77767 | 846 |
200/11.1 | 18.80 | - | 0.1440 | 44222 | 636 |
200/32.6 | 19.81 | 7.29 | 0.1442 | 70134 | 806 |
205/27 | 19.80 | 6.60 | 0.1407 | 63740 | 846 |
240/32 | 21.60 | 7.20 | 0.1182 | 75050 | 921 |
240/39 | 21.55 | 7.95 | 0.1222 | 80895 | 952 |
240/56 | 22.40 | 9.60 | 0.1197 | 98253 | 1106 |
300/39 | 23.95 | 7.95 | 0.0958 | 90574 | 1132 |
300/48 | 24.05 | 8.85 | 0.0978 | 100623 | 1186 |
300/66 | 24.50 | 10.50 | 0.1000 | 117520 | 1313 |
300/67 | 24.50 | 10.50 | 0.1000 | 126270 | 1323 |
315/21.8 | 23.91 | 5.97 | 0.0917 | 79030 | 1041 |
315/51.3 | 24.87 | 9.15 | 0.0916 | 106834 | 1271 |
330/30 | 24.78 | 6.90 | 0.0861 | 88848 | 1152 |
330/43 | 25.20 | 8.40 | 0.0869 | 103784 | 1255 |
400/18 | 25.95 | 5.55 | 0.0758 | 85600 | 1199 |
400/27.7 | 26.88 | 6.72 | 0.0722 | 98356 | 1315 |
400/51 | 27.45 | 9.15 | 0.0733 | 120481 | 1490 |
400/51.9 | 27.63 | 9.21 | 0.0722 | 123037 | 1508 |
400/64 | 27.68 | 10.20 | 0.0741 | 129183 | 1572 |
400/93 | 29.10 | 12.50 | 0.0711 | 173715 | 1851 |
450/31.1 | 28.56 | 7.14 | 0.0646 | 107467 | 1485 |
450/56 | 28.80 | 9.60 | 0.0666 | 131370 | 1640 |
450/58.3 | 29.34 | 9.78 | 0.0642 | 138417 | 1701 |
500/26 | 30.00 | 6.60 | 0.0575 | 112548 | 1592 |
500/34.6 | 30.09 | 7.53 | 0.0577 | 119407 | 1647 |
500/64 | 30.60 | 10.20 | 0.0588 | 148257 | 1852 |
500/64.8 | 30.87 | 10.29 | 0.0578 | 153796 | 1883 |
